لوله مانیسمان و کاربردهای آن
لوله مانیسمان یکی از پرکاربردترین انواع لوله های صنعتی در جهان است. لوله بدون درز، به دلیل ویژگی های منحصر به فرد خود در پروژه های حساس مورد استفاده قرار می گیرد. این لوله ها به صورت کاملا بدون درز ساخته می شوند و از استحکام بسیار بالایی برخوردار هستند. همین موضوع باعث شده تا در صنایع نفت، گاز، پتروشیمی، نیروگاه ها و سیستم های حرارتی و برودتی، جایگاه ویژه ای داشته باشند.
لوله های معمولی اغلب از طریق جوشکاری صفحات فلزی تولید می شوند؛ اما لوله بدون درز یا همان لوله مانیسمان، به صورت یکپارچه از شمش فولادی تولید شده است. از همین رو، هیچگونه خط جوشی روی آن دیده نمی شود. همین ساختار یکپارچه، تضمین کننده تحمل فشار بالا و مقاومت در برابر خوردگی و ترک است. کاربرد لوله مانیسمان در بسیاری از محیط های صنعتی حیاتی است. تا انتهای این مقاله با تامین پایدار همراه باشید.
لوله مانیسمان چیست؟
لوله مانیسمان نوعی لوله فولادی است که طی فرآیند نورد گرم یا سرد از شمش فولادی توپر تولید می شود. در این فرآیند، شمش اولیه به وسیله سنبه سوراخ شده و به لوله تبدیل می گردد؛ بدون اینکه نیاز به هیچگونه جوشکاری داشته باشد. به همین دلیل، این لوله ها را «بدون درز» می نامند. از این لوله ها در مواردی استفاده می شود که اطمینان از یکپارچگی ساختاری اهمیت دارد.
استانداردهای مختلفی برای لوله های مانیسمان وجود دارد که هر کدام پارامترهای خاصی را پوشش می دهند. این استانداردها تضمین می کنند که لوله در فشار، دما و شرایط محیطی مورد نظر، عملکرد مناسبی داشته باشد.شناخت این استانداردها به مهندسان کمک می کند که براساس نیاز پروژه، انتخابی دقیق و اصولی داشته باشند
برای اطلاعات در مورد قیمت لوله مانیسمان
مزیت اصلی لوله بدون درز در مقایسه با لوله درزدار، توان بالای آن در برابر فشارهای داخلی و خارجی است. در خطوط انتقال گاز طبیعی، سیالات خورنده یا بسیار داغ، استفاده از لوله جوشی ممکن است منجر به نشتی یا شکستگی شود؛ اما لوله بدون درز به دلیل ساختار یکنواخت و یک تکه، چنین مشکلاتی را به حداقل می رساند.
- از دیگر ویژگی های این نوع لوله می توان به موارد زیر اشاره کرد:
- مقاومت در برابر دماهای بالا
- انعطاف پذیری مناسب در شرایط صنعتی
- قابلیت تحمل در برابر لرزش و شوک های فشاری
این خصوصیات باعث شده است تا کاربرد لوله مانیسمان در صنایع حیاتی و حساس، به مراتب بیشتر از سایر انواع لوله باشد.
از نظر تاریخی نیز، فناوری تولید لوله بدون درز نخستین بار در قرن نوزدهم میلادی معرفی شد. نام این لوله از برادران مانیسمان گرفته شده که موفق شدند روشی صنعتی برای تولید لوله های بدون درز توسعه دهند. این دستاورد باعث انقلابی در ساخت لوله ها شد؛ چرا که برای نخستین بار امکان تولید لوله هایی با دوام و استحکام بالا بدون نیاز به جوشکاری میسر شد. امروزه نیز همان اصول اولیه با فناوری های پیشرفته تر ادامه یافته است؛ لذا موجب شده تا لوله مانیسمان جایگاه خود را به عنوان انتخاب اول در صنایع حیاتی حفظ کند.
مشخصات لوله مانیسمان
لوله بدون درز دارای مشخصات فنی متنوعی است که آن را برای کاربردهای مختلف مناسب می سازد. از نظر جنس، این لوله ها معمولاً از فولاد کربنی، فولاد آلیاژی یا استنلس استیل ساخته می شوند. هر کدام از این انواع بسته به نوع مصرف، مزایا و محدودیت های خاص خود را دارند.
از نظر فنی، لوله بدون درز می تواند در ضخامت ها و قطرهای مختلفی تولید شود. رده بندی هایی مانند رده ۲۰، رده ۴۰، رده ۸۰ و رده های سنگین تر مثل XXS، نشان دهنده ضخامت دیواره لوله هستند. هرچه ضخامت بیشتر باشد، مقاومت مکانیکی و تحمل فشار لوله نیز افزایش می یابد.
از دیگر ویژگی های مانیسمان می توان به طول عمر بالا و مقاومت در برابر خوردگی در محیط مرطوب و خورنده اشاره کرد. همچنین استانداردهایی مانند ASTM A106، API 5L و DIN 2448 برای تضمین کیفیت و یکنواختی تولید این لوله مورد استفاده قرار می گیرند.
علاوه بر ویژگی های فنی، لوله های مانیسمان از نظر ظاهری نیز دارای سطحی یکنواخت، بدون زائده و با کیفیت سطح بالا هستند. این موضوع باعث می شود نه تنها از نظر عملکرد بلکه از نظر سهولت نصب نیز برتری داشته باشند. همچنین قابلیت برش کاری و خم کاری مناسب آن ها موجب شده تا در پروژه های ساخت و ساز نیز استفاده شوند؛ چرا که این پروژه ها نیاز به انعطاف در طراحی دارند. از دیگر ویژگی ها می توان به تحمل در برابر نوسانات دمایی اشاره کرد. این ویژگی در مناطق با آب و هوای متغیر، مزیت بزرگی محسوب می شود.

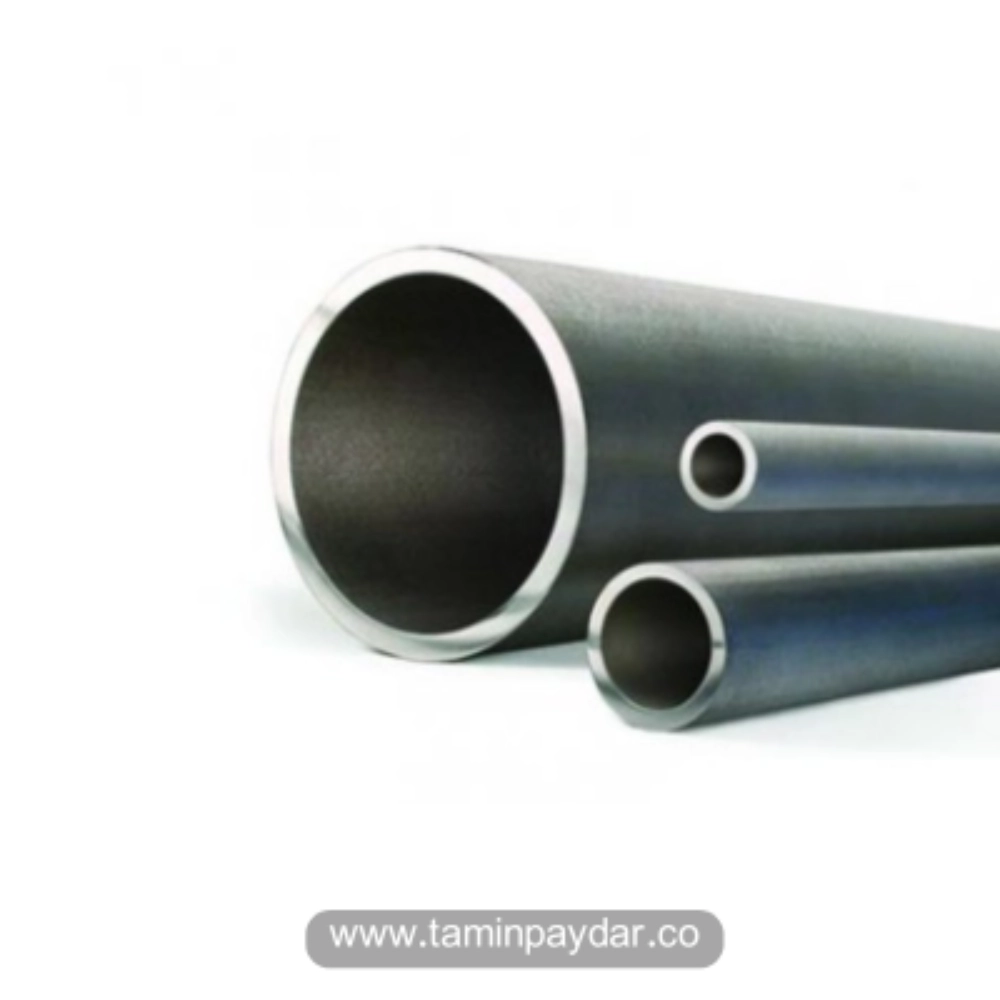

انواع لوله مانیسمان
لوله مانیسمان را می توان براساس فاکتورهای متعددی دسته بندی کرد. یکی از رایج ترین روش های طبقه بندی، بر اساس رده آن هاست. در این دسته بندی، لوله هایی با رده های مختلف (مثل رده ۴۰ یا رده ۸۰) براساس ضخامت دیواره شان تعریف می شوند. چنین دسته بندی ای، کاربرد هر کدام را در صنایع خاصی مشخص می کند.
همچنین می توان این لوله ها را بر اساس جنس ماده اولیه تقسیم بندی کرد. لوله بدون درز از جنس فولاد کربنی برای انتقال آب، بخار و سیالات غیر خورنده استفاده می شود. در مقابل، نوع استیل آن در صنایع دارویی، غذایی و شیمیایی که بهداشت و مقاومت به خوردگی اهمیت بیشتری دارد، کاربرد دارد.
تقسیم بندی دیگری که در صنعت رایج است، طبقه بندی براساس استانداردهای ساخت مانند ASTM، API و DIN است. هر استاندارد دارای ویژگی های خاصی برای ابعاد، تحمل فشار، دما و کیفیت سطحی است. لوله بدون درز بر اساس این دسته بندی، بسته به پروژه و نیاز فنی، انتخاب می شود.
دسته بندی دیگری که امروزه در بازار رایج شده، تفکیک لولههای مانیسمان به دو نوع «صنعتی» و «ساختمانی» است. نوع صنعتی معمولاً تحت استانداردهای سخت گیرانه تری تولید می شود. کاربرد مدل صنعتی، در صنایع سنگین، انتقال سیالات خاص و سیستم های ایمنی است. در مقابل، نوع ساختمانی اغلب برای مصارف عمرانی، تأسیسات ساختمانی و پروژه های مسکونی به کار می رود. درک تفاوت این دو نوع برای انتخاب درست و مقرون به صرفه بودن پروژه بسیار مهم است.

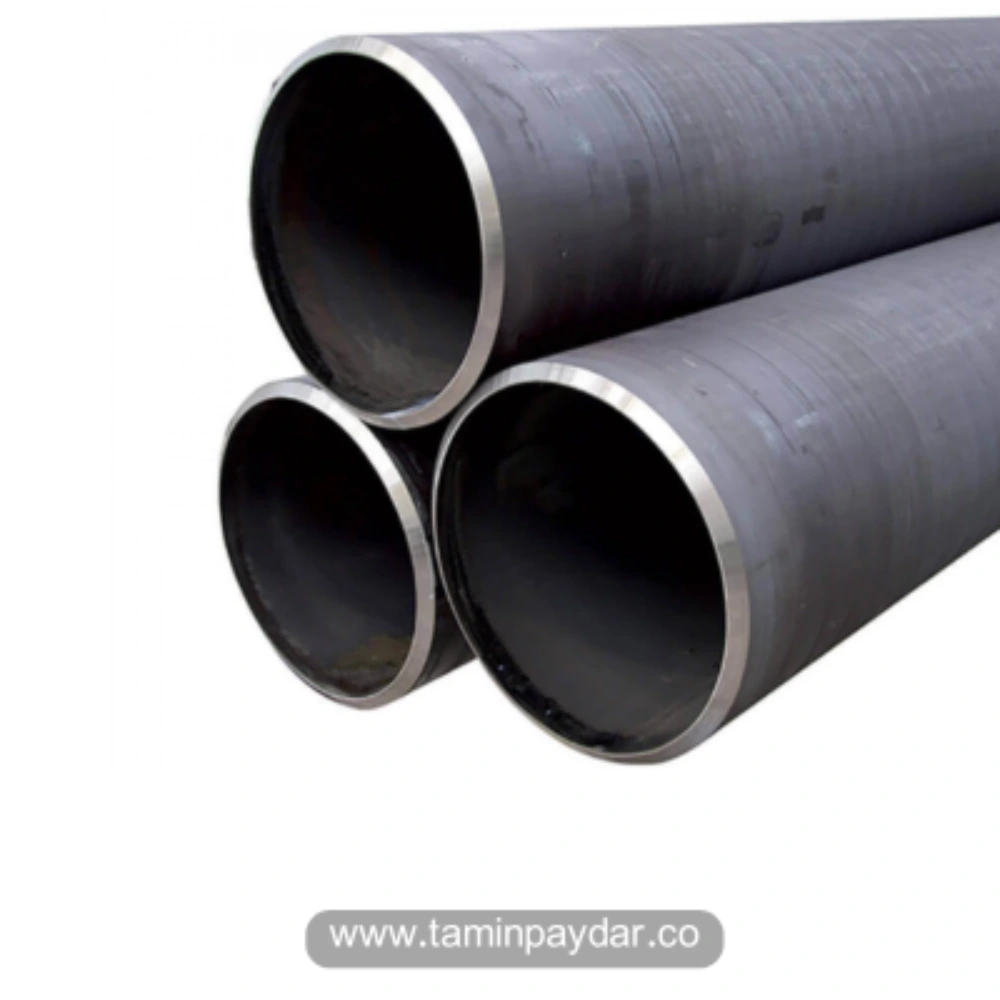

کاربردهای لوله مانیسمان
گفتیم که کاربرد لوله مانیسمان در صنایع مختلف بسیار گسترده است. اولین و مهم ترین کاربرد آن در خطوط انتقال سیالات تحت فشار مانند گاز طبیعی، نفت خام و بخار داغ است. نبود درز جوش باعث می شود این لوله ها انتخاب اول در خطوط حساس انتقال باشند.
در صنایعی مانند پتروشیمی و پالایشگاه ها، استفاده از لوله های بدون درز باعث افزایش ایمنی و دوام سیستم می شود؛ چرا که به دلیل وجود مواد شیمیایی خورنده و شرایط دمایی بالا، نیاز به لوله های با مقاومت بالا احساس می شود. همچنین در سیستم های آتش نشانی، کاربرد لوله مانیسمان به چشم می آید؛ لوله بدون درز به دلیل اطمینان بالا در هنگام عملکرد فوری و تحت فشار زیاد، برای تجهیزات آتش نشانی مناسب است.
علاوه بر موارد ذکر شده، از این لوله ها در ساخت موارد زیر نیز استفاده می شود:
- تجهیزات مکانیکی
- سازه های فولادی
- سیستم های بویلر
- برج های خنک کننده
- صنایع دارویی
- ساخت ماشین آلات سنگین
- در صنعت ساختمان سازی نیز کاربرد لوله مانیسمان رو به افزایش است. این لوله ها مقاومت بالایی در برابر زلزله، فشارهای خارجی و نشت دارند؛ از همین رو، برای اجرای سیستم های تأسیساتی مانند آبرسانی، فاضلاب، لوله کشی حرارتی و برودتی و سازه های فلزی سبک کاربرد دارند. همچنین در پروژه هایی که استانداردهای ایمنی بالاتری دارند، استفاده از لوله های بدون درز به عنوان تکمیل طراحی مقاوم سازی ضروری است. بیمارستان ها، فرودگاه ها و مراکز داده، از جمله مراکز مهم برای استفاده از لوله بدون درز هستند.
- صنایع نفت و گاز، تجهیزات هیدرولیک، دیگهای بخار و…
- در صنایع نفت و گاز، لوله مانیسمان برای انتقال نفت خام، مشتقات نفتی، گاز طبیعی و حتی سیالات خورنده استفاده می شود. فشار و دمای بالا در این صنایع باعث می شود تنها لوله هایی با ساختار مقاوم مانند مانیسمان قابل اعتماد باشند.
- در تجهیزات هیدرولیکی که فشار ناگهانی و شوک های فشاری وجود دارد، لوله مانیسمان به دلیل استحکام و یکپارچگی ساختاری، عملکرد پایداری دارد. این ویژگی، آن را برای ماشین آلات سنگین و تجهیزات پرس بسیار مناسب کرده است.
- در دیگ های بخار و سیستم های بخار داغ، مقاومت در برابر حرارت بالا بسیار اهمیت دارد. لوله مانیسمان دارای تحمل دمای بالا و ساختار یکنواخت است. از همین رو، برای انتقال بخار و آب فوق داغ در نیروگاه ها و صنایع گرمایشی مورد استفاده قرار می گیرد.
- همچنین در بخش نیروگاهی، لوله مانیسمان به عنوان جزئی کلیدی در مدارهای تحت فشار بالا به کار می رود. این لوله ها کندانسورها، مبدل های حرارتی، خطوط برگشتی بخار و سیستم های تخلیه فشار، نقش مهمی ایفا می کنند. در واحدهای تولید برق از انرژی حرارتی و هسته ای، تنها لوله بدون درز مورد تأیید و استفاده قرار می گیرند؛ چرا که قابلیت تحمل دمای بالا بدون تغییر خواص مکانیکی در آن ها وجود دارد.

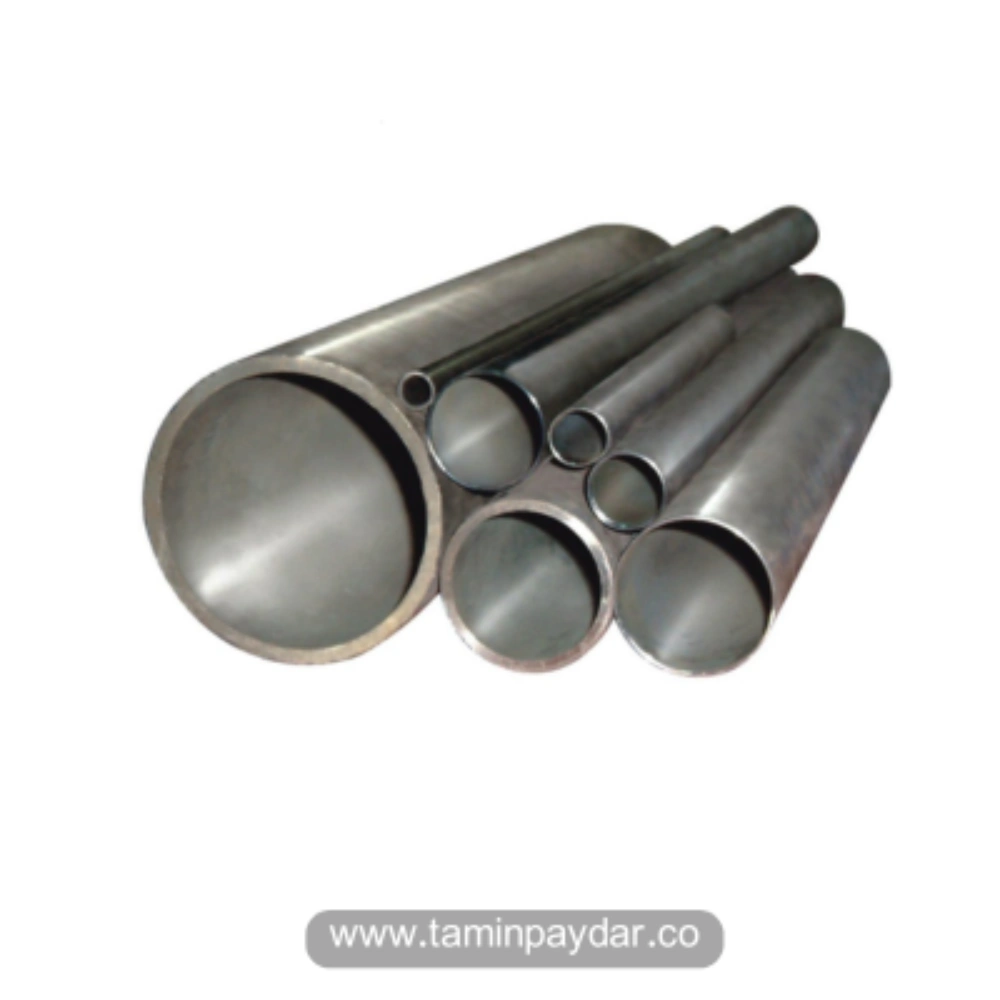

فرآیند تولید لوله مانیسمان
فرآیند تولید لوله مانیسمان با انتخاب شمش فولادی مرغوب آغاز می شود. شمش فولادی ابتدا گرم شده و سپس با استفاده از سنبه های مخصوص، سوراخ کاری می شود. طی این فرآیند، شمش فولادی به تدریج شکل لوله به خود بگیرد. این مرحله باید با دقت بالایی انجام شود تا ساختار نهایی بدون ترک یا نقص باشد.
در مرحله بعد، لوله سوراخ شده تحت عملیات نورد قرار می گیرد. در این مرحله، ضخامت دیواره و قطر لوله به اندازه مورد نظر تنظیم می شود. بسته به نیاز، این فرآیند می تواند به صورت نورد گرم یا نورد سرد انجام شود. هر کدام از این دو روش، ویژگی های خاصی به لوله نهایی می دهند.
در پایان، عملیات حرارتی برای افزایش استحکام و همگن سازی ساختار فلزی انجام می شود. سپس آزمایش هایی نظیر تست هیدرواستاتیک، تست التراسونیک و بررسی ظاهری برای اطمینان از کیفیت نهایی صورت می گیرد. نتیجه، محصولی مقاوم، یکنواخت و قابل اعتماد برای استفاده در سخت ترین شرایط صنعتی است. همچنین در فرآیند تولید آزمایش های غیر مخرب (NDT) نظیر تست جریان گردابی و تست اشعه ایکس باید انجام شوند. این آزمایش ها به تشخیص ترک های سطحی یا داخلی کمک می کنند. همچنین برخی کارخانه ها برای افزایش مقاومت سطحی، عملیات گالوانیزه یا روکش دهی خاصی را نیز روی لوله بدون درز انجام می دهند.
سخن آخر
لوله مانیسمان ویژگی های بی نظیری از جمله مقاومت بالا، عدم وجود درز جوش، تحمل شرایط فشار و دمایی سخت دارد. از همین رو، یکی از مهم ترین اجزای زیرساختی در بسیاری از صنایع به شمار می رود. این نوع لوله با استانداردهای متنوع، انواع مختلف و کاربردهای گسترده، پاسخگوی نیازهای گوناگون پروژه های صنعتی و حساس است.
شناخت دقیق این محصول، اعم از مشخصات فنی، فرآیند تولید و کاربردها مهم است؛ چرا که به فعالان صنعتی کمک می کند تا در انتخاب تجهیزاتی با بالاترین سطح ایمنی و دوام موفق تر عمل کنند. استفاده از لوله مانیسمان کارایی سیستم را افزایش می دهد . همچنین باعث کاهش ریسک های ناشی از خوردگی، نشتی یا ترک در خطوط انتقال می شود.
برای خرید یا استفاده از لوله های بدون درز، حتماً به استانداردهای بین المللی، کیفیت تولید و شرایط محیطی پروژه توجه کنید. جهت کسب اطلاعات بیشتر و خرید لوله مانیسمان، با تامین پایدار در تماس باشید.
